[CAD꿀팁] 무료로 간단하게 상위버전 캐드파일 열기 (Feat. 이 DWG 파일은 보다 최신 버전의 AutoCAD…)

CAD로 관련된 작업을 하다보면 혼자하는 일보다는 협업 또는 제공되는 자료를 활용하는 경우가 많습니다.

하다보면 많은 빈도로 일어나는 상위버전의 CAD에서 작업된 파일이 열리지않는 상황이 나오곤 합니다.

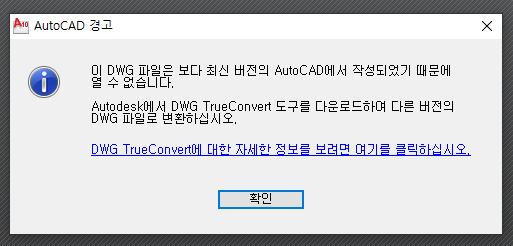

[이 DWG 파일은 보다 최신 버전의 AutoCAD에서 작성되었기 때문에 열 수 없습니다.]



이 문제를 해결하기위한 간단한 방법을 알려드릴려고 합니다.

이 프로그램만 있으면 아무리 최신 프로그램이라도 손쉽게 해결할 수 있습니다.

TrueView 파일의 버전이 캐드파일 버전보다 상위버전이면 가능합니다.

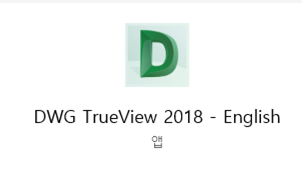

우선 TrueView는 Autodesk사의 무료프로그램 중에 하나입니다.

캐드파일을 읽기전용으로 읽어주거나, 하위버전으로 낮춰주는 Convert를 제공하는 프로그램이죠.

---

설치방법에 대해서는 다른글에서 포스팅했습니다.

무료로 최신버전 TrueView 프로그램 설치하기

무료로 최신버전 TrueView 프로그램 설치하기

---

사용방법에 대해서 천천히 살펴보겠습니다.

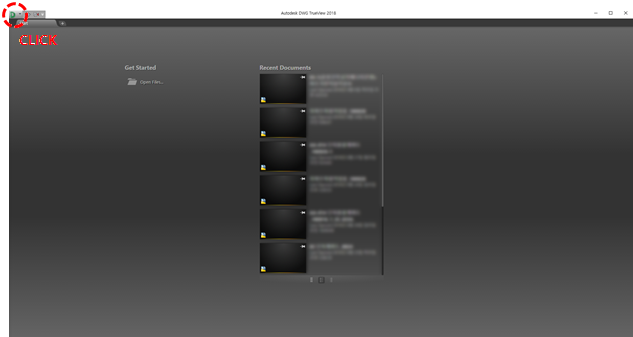

프로그램을 실행하시면 이러한 화면이 나타납니다.

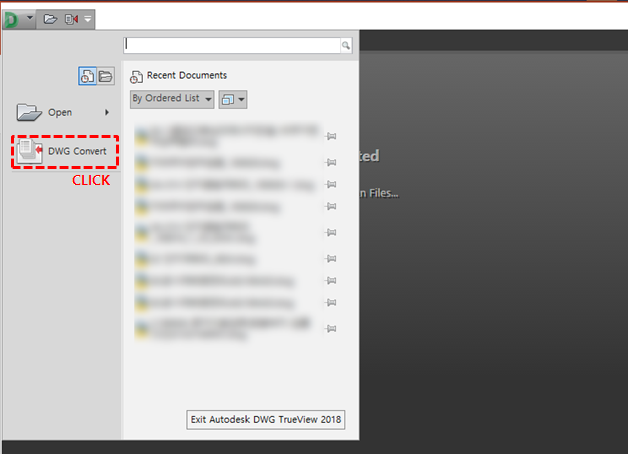

왼쪽 상단의 버튼을 클릭하신후에 DWG Convert를 클릭해줍니다.

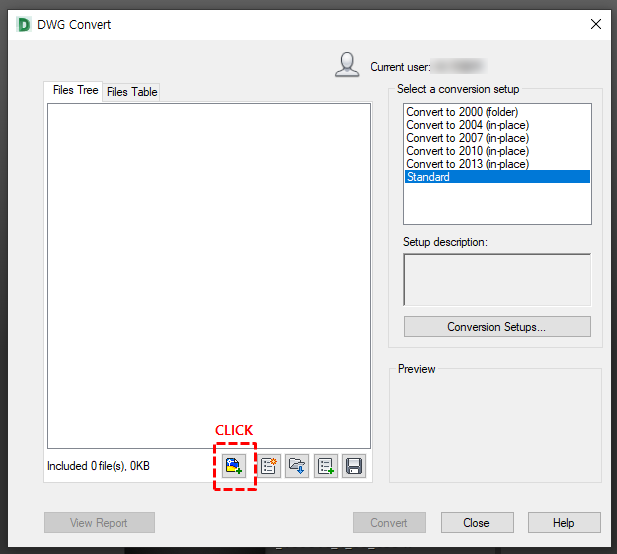

중하단 부에 표시도니 부분을 클릭하면 파일을 불러올 수 있습니다.

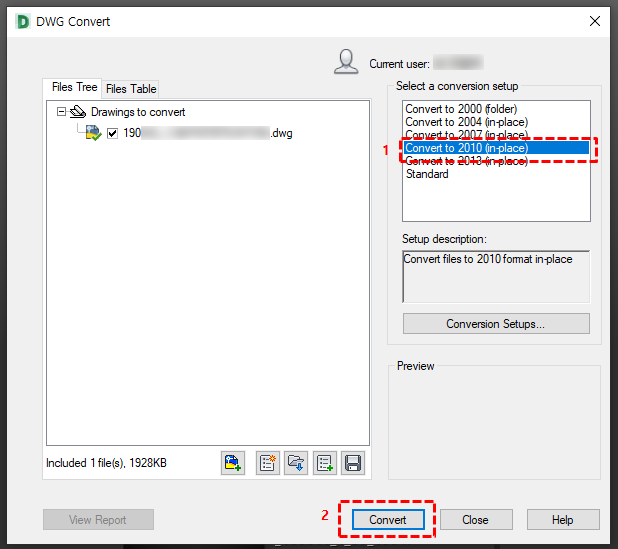

이렇게 파일을 불러온 후에 오른쪽에 낮출 버전을 선택하신후

(파일이 대체되기때문에, 원본파일을 유지하실분들은 복사본을 두신후에 작업하시기 바랍니다)

하단의 Convert를 클릭하시면 버전다운은 끝이 납니다.

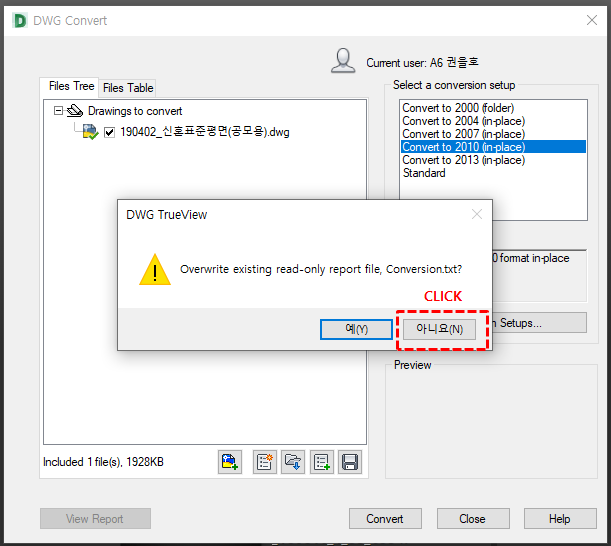

끝난 후에 결과물에 대해서 리포트 파일을 저장할꺼냐고 물어볼겁니다.

많은 파일을 한꺼번에 전환할 경우 전환실패한 파일을 확인할 때 유용합니다.

우선은 확인할 필요가 없으므로 아니요를 누르면 모든 과정은 끝이 납니다.

같은 파일을 열었을 때 정상적으로 열리는 것이 확인되었습니다.



상위버전의 캐드파일을 여는 방법에 대해서 포스팅 했습니다.

열리지않는 캐드파일 때문에 고생하지마시고 TrueView를 통해서 간단하게 해결하세요~



---
